Menič napätia 48V 3000VA sínus Victron Energy Multiplus-II GX

Výkonný DC-AC hybridný menič s čisto sínusovým výstupom Victron Energy MultiPlus-II GX s integrovanou nabíjačkou batérií a ultra rýchlym transférovým prepínačom zdroja napájania (batérie/externý AC zdroj)

Menič napätia 48V 3000VA Victron Energy MultiPlus-II GX
MultiPlus-II GX oproti MultiPlus II navyše obsahuje zariadenie GX a displej 2 x 16 znakov. Na displeji sa zobrazí parametre solárneho regulátora a meniča. K rovnakým parametrom možno pristupovať pomocou smartphonu, alebo iného zariadenia podporujúceho Wi-Fi.
Integrované zariadenie GX (obdoba zariadení Venus GX, iba integrované priamo v jednotke) zahŕňa:
Rozhranie VE.Can.
USB port.
Ethernetový port.
Port VE.Direct.

MultiPlus-II GX kombinuje funkcie MultiPlus a MultiGrid
Má všetky funkcie jednotky MultiPlus a navyše s možnosťou pripojenia externého prúdového čidla pre funkcie PowerControl a PowerAssist s optimalizáciu vlastnej spotreby (max. 32A).
Má tiež všetky funkcie jednotky MultiGrid so zabudovanou anti-islanding ochranou na svojom AC vstupe - zosilnená ochrana zabránenie nežiaducim dodávkach do distribučnej siete v prípade jej výpadku.

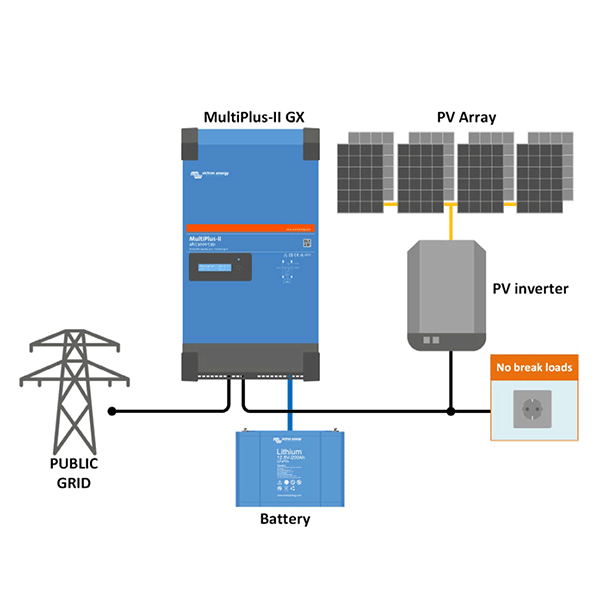

ESS Systémy pre skladovanie energie
MultiPlus-II GX je kľúčovým prvkom v systéme Victron ESS, ktorý poskytuje flexibilitu pre kombináciu so solárnymi MPPT regulátormi alebo so sieťovými FV meničmi.

MultiPlus-II GX, ako názov napovedá, je kombináciou striedača a nabíjačky v jednom elegantnom prevedení. Jeho rad funkcií zahŕňa čisto sínusový menič, adaptívne nabíjanie, hybridnú technológiu PowerAssist a ďalšie funkcie pre integráciu do rôznych typov systémov.

Jeden AC vstup
MultiPlus-II GX je vybavený jedným AC vstupom pre pripojenie distribučnej siete alebo napr. Generátora.
Ak sú potrebné dva AC vstupy, potom zvolíme jednotku Quattro.

Dva AC výstupy
MultiPlus-II GX je vybavený dvoma AC výstupmi. Hlavný výstup AC1 zaistí dodávky energie bez prerušenia napájania. Napr. v režime UPS MultiPlus-II GX prevezme napájanie pripojených spotrebičov (za menej ako 20 milisekúnd) v prípade výpadku distribučnej siete alebo generátora.
Druhý AC výstup je funkčná iba vtedy, keď je k dispozícii AC vstup (distribučná sieť / generátor). Záťaž, ktorá by rýchlo vybila akumulátory, ako napríklad ohrievač vody, je teda možné pripojiť k tomuto výstupu a tá bude napájaná len z AC zdroja.

Štyri fázy nabíjania adaptívnou nabíjačkou s dvoma výstupmi pre nabíjanie batérie.
Hlavný DC výstup poskytuje výkonné plnohodnotné nabíjanie akumulátorov prostredníctvom systému "adaptívneho nabíjania". Softvér riadi trojstupňový automatický proces dobíjania tak, aby vyhovoval stavu batérie, a pridáva štvrtú fázu dobíjanie - udržiavacie nabíjanie. Okrem tohto, MultiPlus-II GX môže nabíjať aj druhú batériu pomocou nezávislého výstupu dobíjanie určeného napr. Pre štartovacie batérie generátora s maximálnym nabíjacím prúdom 4 A. MultiPlus-II GX je určený pre nabíjanie všetkých typov olovených, alkalických aj lítiových batérií.

Konfigurácia systému
V prípade jednoduché napr. UPS inštalácie, možno nastavenie ľahko vykonať v priebehu niekoľkých minút pomocou DIP prepínačov na MultiPlus-II GX alebo softvérom VE.Configure 3 a PC.
Paralelné a trojfázové aplikácie môžu byť konfigurované pomocou softvéru VE.Bus Quick Configure (do troch jednotiek) alebo zložitejšie systémy pomocou softvéru VE.Bus System Configurator (nad tri jednotky) a PC.
Off-grid a hybridné FV inštalácie pre podporu vlastnej spotreby a väčšej energetickej nezávislosti, ktoré zahŕňajú sieťové striedače a / alebo solárne MPPT nabíjačky, možno konfigurovať pomocou softvéru VE.Configure 3 s využitím príslušných asistentov (špecializované funkcie pre konkrétne aplikácie).
MultiPlus-II GX disponuje niekoľkými programovateľnými relé a pomocnými kontakty pre celý rad doplnkových funkcií
Základný softvér VE.Configure 3 ale aj ostatné softvéry pre možnosť konfigurácie si môžete zadarmo stiahnuť na nasledujúcom odkaze: https://www.victronenergy.com/support-and-downloads/software
Pre uvedené softvéry budete potrebovať PC komunikačné rozhranie MK3-USB.
Technické parametre
PowerControl & PowerAssist: Áno
Prepínač: 32A
Maximálny vstupný prúd AC: 32 A
Menič​
Rozsah vstupného napätia: 38 - 66 V
Výstupné napätie: 230 VAC ± 2%
Frekvencia: 50 Hz ± 0,1%
Cont. výstupný výkon pri 25°C (3): 3000 VA
Cont. výstupný výkon pri 25°C: 2400 W
Cont. výstupný výkon pri 40°C: 2200 W
Cont. výstupný výkon pri 65°C: 1700 W
Maximálny zdanlivý príkon: 2500VA
Špičkový výkon: 5500W
Maximálna účinnosť: 95%
Výkon nulového zaťaženia: 11 W
Nulový výkon v režime AES: 7 W
Výkon nulového zaťaženia v režime vyhľadávania: 2 W​
Nabíjačka
Vstup AC: rozsah vstupného napätia: 187-265 VAC
Vstupná frekvencia: 45 - 65 Hz
'Absorpčné' napätie náboja: 57,6 V
Napájacie napätie 'plávajúce': 55,2 V
Režim skladovania: 52,8 V
Maximálny nabíjací prúd akumulátora (4): 35 A
Všeobecné
Pomocný výstup: Áno (32 A)
Snímač vonkajšieho striedavého prúdu (voliteľný): 50 A
Programovateľné relé : Áno
Ochrana : a - g
Komunikačný port VE.Bus: Pre paralelnú a trojfázovú prevádzku, diaľkového monitorovania a systémovej integrácie
Univerzálny com. port: Áno, 2x
Zapnutie a vypnutie na diaľku: Áno
Rozsah prevádzkových teplôt: -40 až + 65 ° C (chladenie s ventilátorom)
Vlhkosť (nekondenzujúca): max. 95%
Skriňa​
Materiál a farba: oceľ, modrá RAL 5012
Krytie: IP21
Pripojenie batérie: Skrutky M8
230 V AC pripojenie: Šróbové svorky 13 mm² (6 AWG)
Hmotnosť: 26 kg
Rozmery: 506 x 275 x 147 mm
